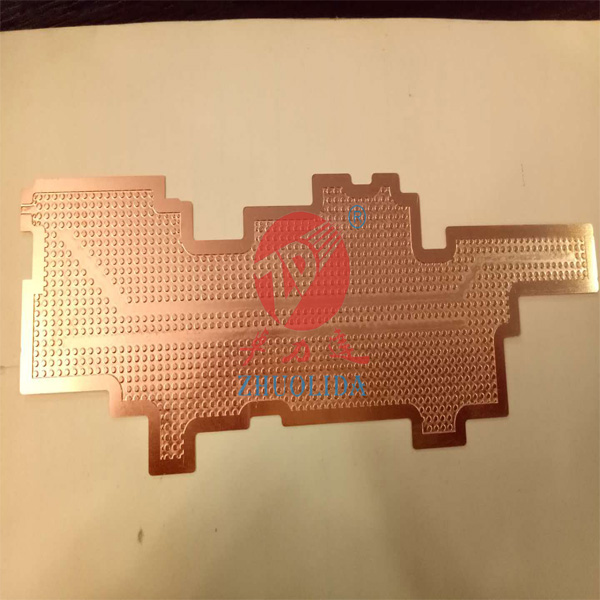

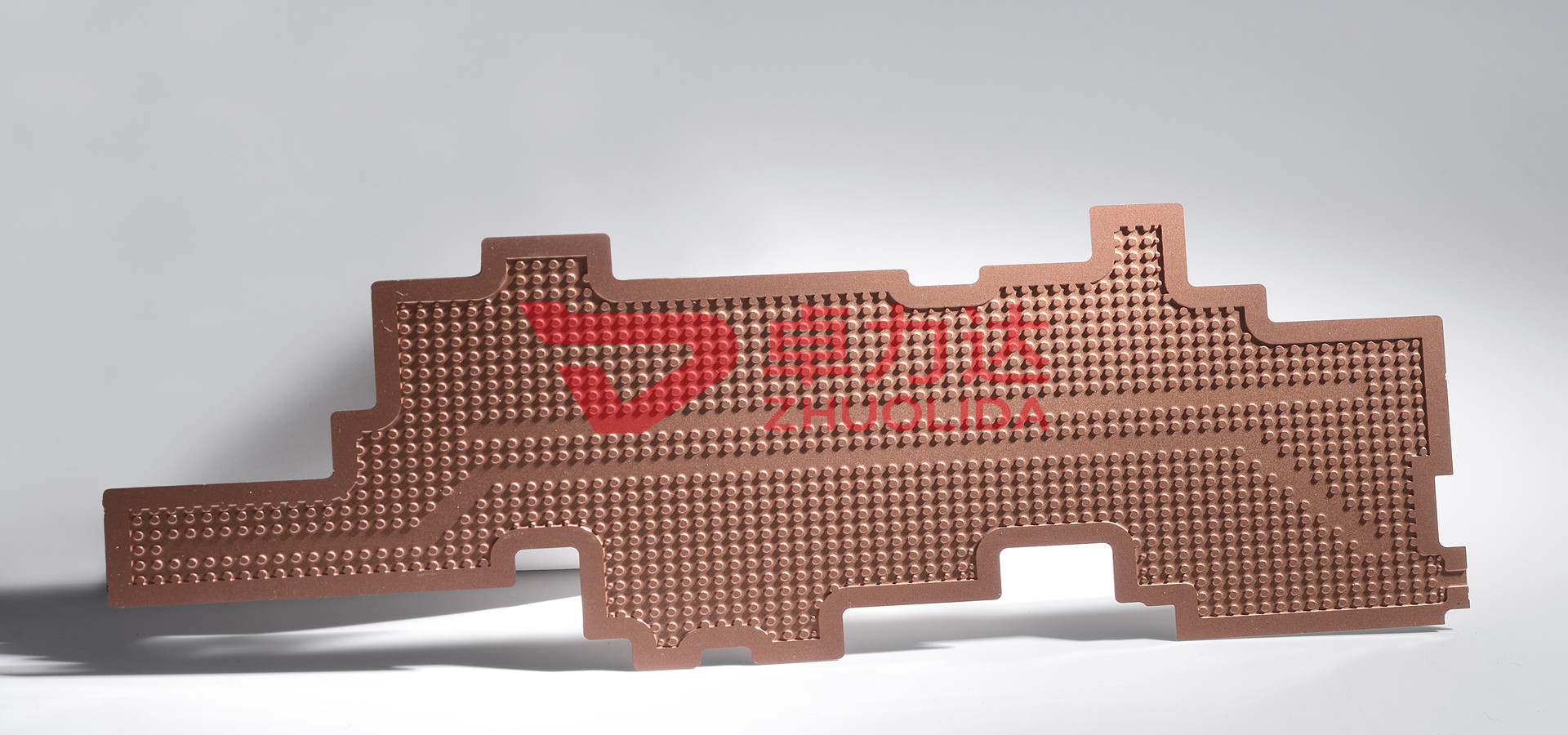

銅均熱板
| 產品簡介： | 銅均熱板通常用于需小體積或需快速散高熱的電子產品。目前主要使用于服務器、高檔圖形卡等產品。 |
- 咨詢熱線：18912870068
產品詳細描述
|
產品介紹
|
|
|
產品名稱:
|
|
|
材料材質:
|
C1020、C1050、C7025、C194、KLF170
|
|
材料厚度:
|
0.15、0.2、0.25、0.3、0.35、0.4、0.45、0.5、0.6、0.7mm
|
|
產品用途:
|
銅均熱板目前主要使用于服務器、高檔圖形卡等產品
|
|
產品特點:
|
蝕刻加工線條均均，無毛剌，無缺口，表面無氧化
|
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。
|
|
蝕刻加工能力:
|
|
|
樣品提供:
|
本公司所有的產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，加急24小時出樣。
|
|
批量生產時間:
|
|
|
產品檢測及售后:
|
所有制程檢驗和出貨檢驗我司都是采用二次元影像儀精密檢測，保證所有出貨都是合格產品，24小時服務
|
|
銅均熱板的特點
|
|
|
一、低開模費，蝕刻菲林兩個小時內可以繪出，任意外形的模具更改，降低設計開發成本。
|
|
|
二、能實現半刻和貼膜蝕刻，添加公司LOGO或充電網的編號，品牌化生產。
|
|
|
|
|
|
|
|
|
|
|
|
六、0.1mm-0.5mm厚薄金屬材料都可以一樣加工，滿足不同精度的生產要求，客戶可根據自己的實際使用需求而任意選擇金屬原材料的厚度。
|
|
|
|
|
|
八、化學蝕刻工藝可以生產出傳統沖壓或是鈑金工藝所達不到的精度產品。
|
|
網絡交易，誠信為王！
銅均熱板是一個內壁具有微細結構的真空腔體。當熱由熱源傳導至蒸發區時，腔體里的冷卻液在低真空度的環境中受熱后開始產生冷卻液的氣化現象，此時吸收熱能并且體積迅速膨脹，氣相的冷卻介質迅速充滿整個腔體，當氣相工質接觸到一個比較冷的區域時便會產生凝結的現象。借由凝結的現象釋放出在蒸發時累積的熱，凝結后的冷卻液會借由微結構的毛細管道再回到蒸發熱源處，此運作將在腔體內周而復始進行。
銅均熱板散熱也就是工作原理是這樣的：
銅均熱板工作原理與熱導管類似，包括了傳導、蒸發、對流、凝固四個主要步驟。銅均熱板是由純水注入布滿了微結構的容器而成的雙相流體裝置。熱由外部高溫區經由熱傳導進入板內，接近點熱源周遭的水會迅速地吸收熱量氣化成蒸氣，帶走大量的熱能。再利用水蒸氣的潛熱性，當板內蒸汽由高壓區擴散到低壓區(亦即低溫區)，蒸氣接觸到溫度較低的內壁時，水蒸氣會迅速地凝結成液體并放出熱能。凝結的水靠微結構的毛細作用流回熱源點，完成一個熱傳循環，形成一個水與水蒸氣并存的雙相循環系統。
銅均熱板散熱是相對比較新的一種散熱方式，銅均熱板可以看作是在熱管基礎上發展而來的。就象上面我們提到的那樣，熱管雖然可以幫助熱量更快的導出，但因為熱管必然會導致散熱器體積比較大，不適用于那些要求更嚴格的場合。這就促生了一種導熱速度同樣很快，同樣用比較大的熱容，但體積比較小的散熱方式。銅均熱板就是這樣，它內部和熱管一樣采用常溫下是液體，沸點卻比較低的物質，依靠相變可吸收大量熱來導熱。
同時外部采用導熱速度更快的純銅設計。但均熱板設計了比較大的受熱面積，這樣在相同時間內，銅底座吸收的熱量更多，銅均熱板內部液體受熱氣化也會更多，導熱也就更好，這也是優于熱管的地方。再結合冷凝端焊接的大量純銅鰭片，以及強勁的風扇，把熱量導出到空氣中。當然銅均熱板優勢還是在于它的板狀外形適用于薄顯卡。
銅均熱板的原理我們已經非常清楚，那現在我們來切開均熱板，看看是不是象我們上面理解的那樣，切開均熱板，可以看出它外殼由比較厚的銅板組成，而內壁則設計的很粗糙，以此來增大受熱面積，加快導熱速度。同時均熱板內部還設計了銅網，這樣的設計會把均熱板內部分割成無數個小單元，更利于毛細，也更利于導熱。比較復雜的設計也讓銅均熱板的成本更高，重量比較高，這也是它的特點。
卓力達是國內銅均熱板的高新技術企業，與南京航空航天大學以及西安熱工院、成都和動力院等等單位強強合作，服務于軍工、核能行業，經過10多年的經驗積累和快速發展，目前卓力達已經成長為國內生產能力和技術實力較強的銅均熱板廠家，市場占有率達到了60%。公司在國內華東地區和華南地區擁有兩家精密銅均熱板工廠。分別是位于深圳寶安區福永新和華發工業區的深圳市卓力達電子有限公司和南通高新區的南通卓力達金屬科技有限公司。依托發達的物流系統和采購資源，服務于所以的均溫板客戶，如果您想找銅均熱板蝕刻廠家，請您聯系我們卓力達，全體卓力達人將竭誠為您服務！
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司擁有強大的技術力量配置（博士生5人，工程師6人，技術員12人）及先進的生產設備（進口銅均熱板設備）來保證產品的品質。
2.各種規格或型號的銅均熱板樣品制作：配備專業的樣品制作小組，在三個工作日內完成評估和制作以及生產標準的制定，如果加急可在72小時內出樣。
3.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備送貨車5臺），快遞可在48小時內到達任何工業城市，與我司合作的快遞公司為知名品牌順豐速運和跨越速運。
4.售后服務：客戶對我司加工的均熱板產品提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術工程師及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
5.卓力達是國內均熱板綜合實力較強的蝕刻廠家，擁有先進的換均熱板蝕刻生產線多條，公司所加工的各種均溫板產品廣泛供應于國內的軍工、醫療、核電等生產廠商，并獲得一致好評！公司免費提換均溫板蝕刻工藝解決方案以及行業資訊。
南通卓力達金屬科技有限公司 http://www.www.yuleabc.com
地址：南通高新技術產業開發區金川路268號
