光柵碼盤
| 產品簡介： | 光柵碼盤也稱衍射光柵。是利用多縫衍射原理使光發生色散(分解為光譜)的光學元件。它是一塊刻有大量平行等寬、等距狹縫(刻線)的平面玻璃或金屬片 |
- 咨詢熱線：18912870068
產品詳細描述
|
產品名稱:
|
|
|
材料材質:
|
SUS304不銹鋼材料
|
|
材料厚度(公制):
|
一般采用0.05mm/0.08mm/0.1mm/0.12mm/0.15mm/0.2mm
|
|
產品用途:
|
用于電機、編碼器、儀器測速、點鈔機等配件 |
|
產品特點:
|
光柵碼盤也稱衍射光柵。是利用多縫衍射原理使光發生色散(分解為光譜)的光學元件。它是一塊刻有大量平行等寬、等距狹縫(刻線)的平面玻璃或金屬片 |
|
產品價格:
|
以材料材質、厚度、精度要求、量產數量綜合核定
|
|
蝕刻加工能力:
|
卷對卷曝光機可大批量生產，每天生產高達1000平方米
|
|
樣品提供:
|
付費打樣，樣品控制在3天內，加急24小時出樣
|
|
批量生產時間:
|
正常一星期內出貨，也可以分批次提前出貨
|
|
產品檢測及售后:
|
二次元、影像儀24小時服務
|
|
產品蝕刻特點
|
|
|
一、低開模費，任意外形的模具更改，降低設計開發成本
|
|
|
二、能實現金屬的半刻，添加LOGO，品牌化生產
|
|
|
三、較高的精密度，可達+/-0.01mm，小縫寬可以達到0.05mm
|
|
|
四、復雜外形產品，同樣可以批量化，保質保量生產
|
|
|
五、沒有毛刺，壓點，產品不變形，不改變材料性質
|
|
|
七、幾乎所有金屬都能被蝕刻，對各種圖案設計無限制
|
|
|
八、制造各類機械加工所無法完成的金屬部件
|
|
網絡交易，誠信為王！
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的光柵碼盤原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。
2.光柵碼盤樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（進口蝕刻機）來保證準時的交貨期限。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司光柵碼盤提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。

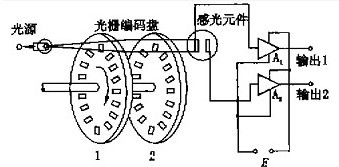

光柵碼盤的應用：光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。這是目前應用多的傳感器， 光電編碼器是由碼盤（光柵碼盤）和光電檢測裝置組成。碼盤（光柵碼盤）是在規定直徑的圓板上平均分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，其原理是通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90º的兩路脈沖信號。 光柵碼盤的材料有玻璃、金屬、菲林：玻璃碼盤是在玻璃鍍鉻面上腐蝕出明暗碼道，其熱穩定性好，精度高，易碎，成本高；金屬碼盤直接以通和不通刻線，不易碎，但由于金屬不易腐蝕，易形變，精度就有限制，其熱穩定性就要比玻璃的差一個數量級；塑料碼盤是經濟型的，其成本低，不易碎和變形，但精度、熱穩定性、壽命均要差一些。
特性
● 物料: 不銹鋼（PET片基）, 厚度0.10 mm 或 0.18 mm
● 外徑: 10~100mm
● 高性價比
● 解析度: 32 CPR ~ 1024 CPR (28mm 外徑)
卓力達專業從事光柵碼盤蝕刻加工，是不銹鋼光柵蝕刻加工的高新技術企業，蝕刻主要針對的是金屬材料，通常是不銹鋼304的材料使用的比較多，蝕刻光柵碼盤的的小碼道（也指縫寬）可以達到0.06mm，精度可達+/-0.01mm,可以大批量穩定化的生產。蝕刻不銹鋼光柵的精度較高，成本相對于玻璃光柵要低很多，是很多廠家的選擇，蝕刻制作不銹鋼光柵要要注意以下參數問題：一般情況下，需要加工的光柵的縫隙寬度一般要是使用的材料厚度的1.5倍之間，低的1.2倍。如厚度大于縫寬的時候，就不適用蝕刻工藝來加工了。因為，此時由于化學蝕刻的藥劑的擴張性無法滿足蝕刻量。卓力達總公司地處深圳市寶安區福永新和華發工業區內，靠近機場和沿海高速，地理位置和交通設施及其便利，物流和快遞可達任何城市，卓力達選擇在深圳機場附近開設光柵碼盤廠就是希望依托深圳發達的物流系統和采購信息系統優勢，服務所有編碼器以及點鈔機生產廠家，如果您想找光柵碼盤廠家，請您聯系我們卓力達電子有限公司，公司全體員工將竭誠為您服務。

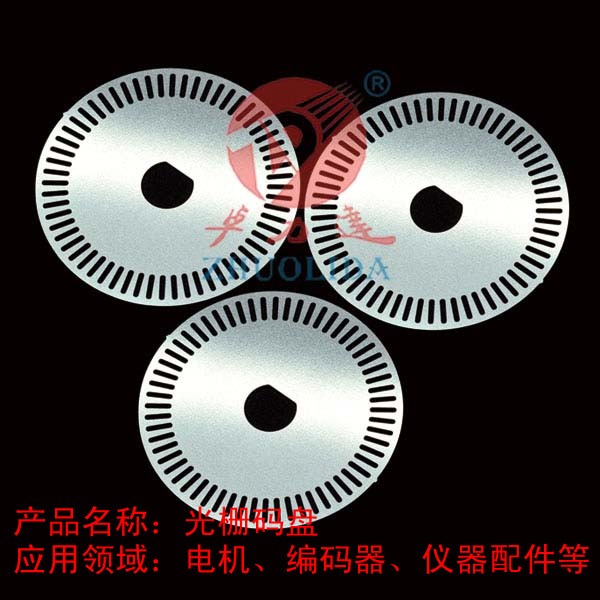

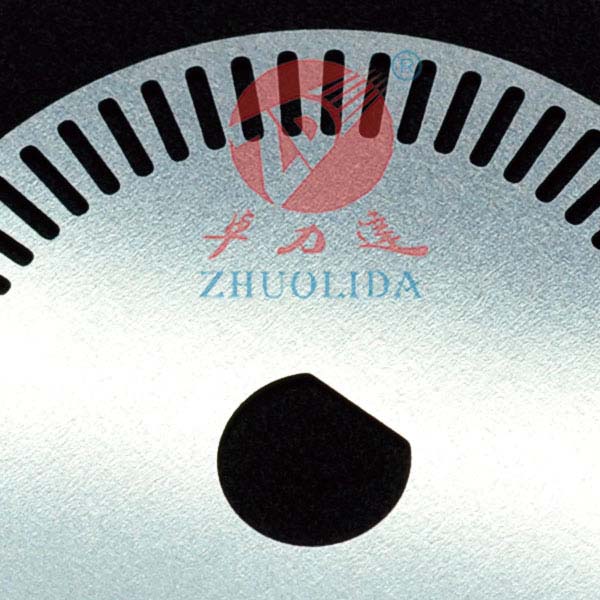

以下圖片只供參考
.jpg)
.jpg)

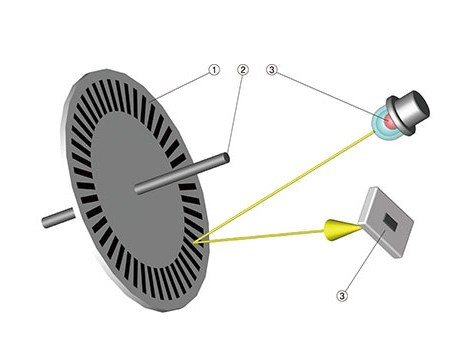

光柵碼盤用于編碼器
南通卓力達金屬科技有限公司http://www.www.yuleabc.com
南通高新產業技術開發區金川路268號
